یکی از بخش‌های حیاتی در سیستم‌های تهویه مطبوع، فن کوئل است که وظیفه اصلی آن انتقال حرارت و تأمین تهویه مطبوع در محیط‌های داخلی ساختمان می‌باشد. این دستگاه از دو بخش اصلی تشکیل شده: فن (دمنده) و کوئل (مبدل حرارتی). انواع مدل‌های فن کوئل شامل سقفی، زمینی، دیواری و کانالی بوده و در ساختمان‌های مسکونی، اداری، بیمارستانی و صنعتی کاربرد دارد.

در این مقاله از گروه آذر شمس دی، با راهنمای انتخاب فن کویل، اجزا، عملکرد و مزایای آن آشنا خواهید شد تا انتخاب صحیحی برای پروژه خود داشته باشید.

فن کویل چیست؟

یک دستگاه دو منظوره در سیستم‌های تهویه مطبوع است که می‌تواند محیط را گرما یا سرما دهد. کاربرد اصلی آن شامل:

• انتقال حرارت از آب گرم یا سرد به محیط

• تأمین هوای تازه و تهویه داخلی

این دستگاه برای انواع ساختمان‌ها مناسب هستند:

• منازل مسکونی

• ادارات و ساختمان‌های تجاری

• بیمارستان‌ها و مراکز درمانی

• مراکز صنعتی

این دستگاه در مدل‌های مختلف سقفی، زمینی، دیواری و کانالی تولید می‌شود.

اجزای تشکیل دهنده فن کویل

یک فن کویل از اجزای زیر تشکیل شده است:

1. فن (دمنده)

2. کوئل حرارتی

3. فیلتر هوا

4. الکتروموتور

5. ترموستات، ریموت کنترل و کلید سلکتوری

6. پلنیوم باکس (Plenum Box)

7. شیر هواگیری دستی یا اتوماتیک

1. فن (دمنده)

دمنده وظیفه ایجاد گردش هوا را بر عهده دارد:

• ساخته شده از فلز یا پلیمر (فلزی مقاوم‌تر در دماهای بالا)

• انواع کم فشار و پر فشار

• گردش هوا به چپ یا راست بر اساس طراحی

2. کوئل حرارتی

کوئل یا مبدل حرارتی بخش اصلی فن کوئل است:

• شامل لوله‌های مسی و فین‌های آلومینیومی

• انتقال گرما یا سرما از آب گرم یا سرد به هوا

• لوله‌ها به کلکتور ورودی و خروجی متصل می‌شوند

این بخش تعیین‌کننده راندمان و ظرفیت فن کوئل است.

3. فیلتر هوا

فیلتر هوا مانع ورود گرد و غبار و آلاینده‌ها می‌شود:

• نصب در مسیر ورودی هوا

• قابل شستشو یا تعویض

• جنس فلزی یا پلاستیکی

فیلتر قابل شستشو عمر دستگاه را افزایش می‌دهد.

4. موتور (الکتروموتور)

موتور انرژی لازم برای چرخش فن را تأمین می‌کند:

• تنظیم سرعت فن (معمولاً 3 تا 8 دور)

• کم صدا و کم لرزش

• دارای بلبرینگ‌های با کیفیت

5. ترموستات، ریموت کنترل و کلید سلکتوری

ابزارهای تنظیم دما و عملکرد دستگاه:

• ترموستات: در فن کوئل‌های سقفی و کانالی

• کلید سلکتوری: در فن کوئل‌های زمینی

• نصب به صورت دیواری، سقفی، افقی یا عمودی

6. پلنیوم باکس (Plenum Box)

جعبه محافظ فن و موتور:

• جلوگیری از ورود گرد و غبار

• هدایت هوای برگشتی به فیلترها

• محل نصب فیلتر

7. شیر هوا

• برای خارج کردن هوای محبوس

• از آسیب به کوئل جلوگیری می‌کند

• اغلب از نوع دستی است.

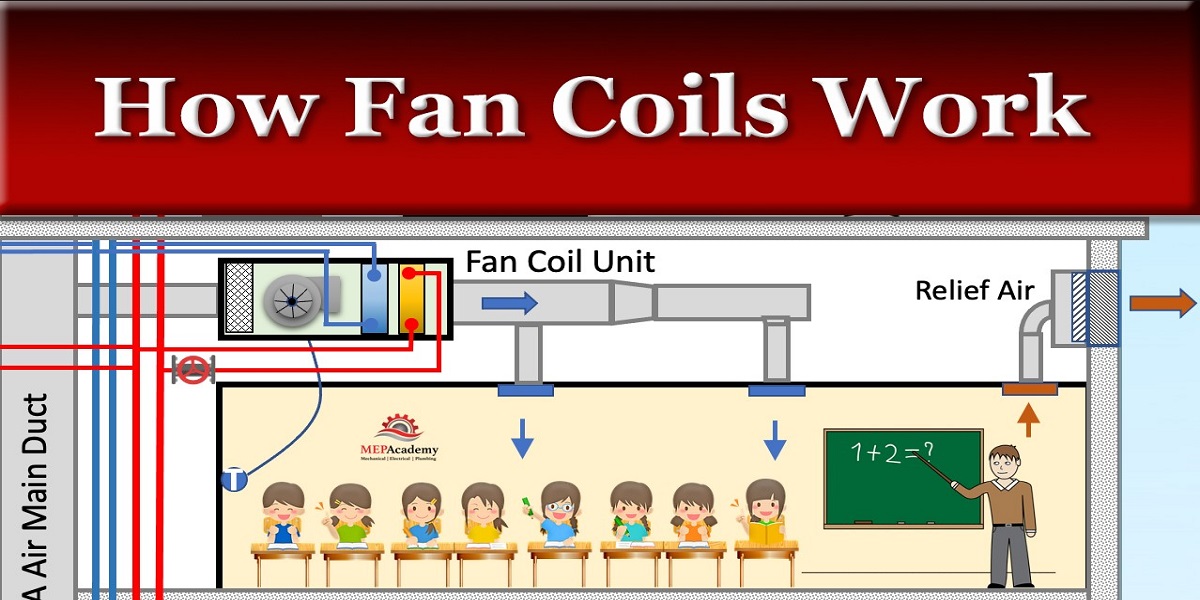

طرز کار فن کویل

1. آب گرم یا سرد از موتورخانه وارد کوئل می‌شود

2. سیال در لوله‌های مسی گردش کرده و حرارت یا سرما منتقل می‌شود

3. فن هوای محیط را از روی کوئل عبور داده و دما را تغییر می‌دهد

4. آب مجدداً به موتورخانه باز می‌گردد

5. ترموستات یا کلید سلکتوری دمای محیط را کنترل می‌کند

6. دور فن متناسب با نیاز محیط تنظیم می‌شود

این سیستم برای محیط‌هایی مناسب است که نیاز به دمای متفاوت در بخش‌های مختلف ساختمان دارند.

مزایای استفاده از فن کویل

1. بدون نیاز به کانال‌کشی پیچیده

2. تنوع بالای مدل و ظرفیت

3. مصرف انرژی بهینه

4. قابلیت تنظیم دماهای مختلف در محیط

5. نگهداری و سرویس آسان

کاربردهای فن کویل

• منازل مسکونی

• ادارات و ساختمان‌های تجاری

• بیمارستان‌ها و مراکز درمانی

• مراکز صنعتی و کارخانه‌ها

فن کویل‌ها برای پروژه‌هایی که کنترل دمای مستقل در هر بخش نیاز دارند، بسیار مناسب هستند.

نکته مهم در انتخاب فن کویل

• توجه به نوع ساختمان و فضای مورد نظر

• بررسی نوع فن و کویل متناسب با ظرفیت مورد نیاز

• در نظر گرفتن لوله‌کشی ساختمان (راست گرد یا چپ گرد بودن لوله‌ها)

• انتخاب مدل مناسب (سقفی، زمینی، دیواری، کانالی)

برای مشاوره و خرید بهترین مدل، می‌توانید به صفحه محصول فن کویل آذر شمس دی مراجعه کنید.

سخن پایانی

فن کویل تجهیزی کارآمد و دو منظوره در سیستم‌های تهویه مطبوع است که انتخاب صحیح آن باعث کاهش مصرف انرژی و افزایش راحتی کاربران می‌شود. انواع مختلف این دستگاه در بازار ایران موجود است و کارشناسان آذر شمس دی آماده مشاوره و ارائه بهترین گزینه برای پروژه شما هستند.
